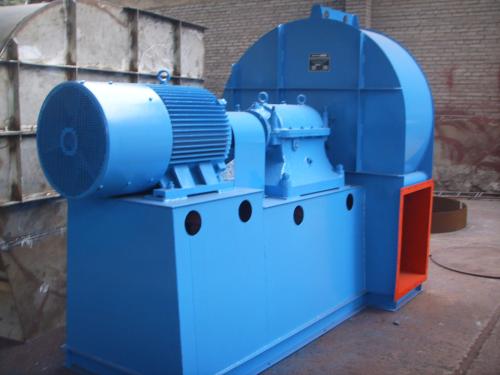

马蹄焰窑炉换向风机

详细介绍

一、风机的用途：
马蹄焰窑炉换向风机是淄博华晨风机有限公司王永臣工程师为自动化窑炉设备独立研发的一款煤气回收风机，其特点温度高，不沾灰，运行平稳，耗功率小。(以下简称风机)可作为一般通风换气。其使用条件如下：
1、应用场所：作为一般工厂及大建筑物的室内通风换气，既可用作输入气体，也可用作输出气体。
2、输送气体的种类：空气和其他不自燃的、对人体无害的、对钢铁材料无腐蚀性的气体。
3、气体内的杂质：气体内不许有粘性物质，所含的尘土及硬质颗粒物不大于150毫克／立方米。
4、气体的温度：不得超过80度。

二、风机的型式：
1、本风机制成单吸入，机号有：№4、4.5、5、6.3、8、10、12.5、16、20等十个机号。
2、每种风机又可制成右旋转或左旋转两种型式，从电动机一端正视，叶轮按顺时针方向旋转，称为右旋转风机，以“右”表示。按逆时针方向旋转，称为左旋转风机，以“左”表示。
3、风机的出口位置，以机壳的出风口角度表示。“左”、“右”均可制成0o，45o，如135o，180o，225o共六种角度。
4、风机的传动方式：有C、D两种，№4-5采用D式，以电动机直联传动，风机的叶轮、机壳直接固定在电动机轴和法兰盘上(电动机用D2／T2型)；N06.3-12.5采用悬臂支承装置，又分为C式(皮带传动皮带轮在轴承外侧)和D式(用联轴器联接传动)两种传动方式；№l6、20为B式悬臂支承装置，皮带传动，皮带轮在轴承中间。

三、主要组成部分的结构特征
马蹄焰窑炉换向风机的№4，5主要由叶轮、机壳、进风口等部分配联轴器电动机组成。№6.3-20除上述部分外还有传动部分。
1、叶轮：由8片径向叶片焊接于平行型的轮盖与平板型的轮盘中间。均用钢板制造，并经过静动平衡较正，空气性能良好，效率高，运转平稳。
2、机壳：机壳是普通钢板焊接而成的蜗形体，机壳作成两种不同型式，№4-12.5机壳作成整体，不能拆开。№16、20机壳作成三开式，除沿中分水平面分为两半外，上半部再沿垂直中心线分为两半，用螺栓连接。
3、进风口：作成收敛式流线型的整体结构，用螺栓固定在风机入口侧。
4、传动组：由主轴、轴承箱、滚动轴承、皮带轮或联轴器等组成。主轴由优质钢制成。№6.3―12.5四个机号风机，轴承箱整体结构，在轴承上装有温度计和油标，№l6、20两个机号风机用二只并列轴承座，在轴承座上装有温度计，采用轴承润滑脂润滑。

淄博华晨风机有限公司风机特点：

1、煤气换向风机采用全密封零泄漏安装方式。

2、叶轮采用径向8块梯形耐磨叶片，材质有Q235，16锰钢板，304。

3、配备有蒸汽冲洗排污管道。

此类风机使用过程中遇到的缺点；

1、叶片粘附厚厚的一层煤焦油，机壳内部也会粘附焦油及粉尘，清理很难清理。

2、粘附后造成震动。

此类风机的维修:

1、更换备用风机，

2、更换备用叶轮。

3、改装出风口方向为左右旋0度。

此类风机完全满足玻璃窑炉煤气换向分分钟的操作过程。若高温使用情况下没有满足设计院及用户的需求，请更改设计方案。

设计师：王永臣联系电话13869322616

我们提供冷热风机风量风压及电机功率的设计及计算。
