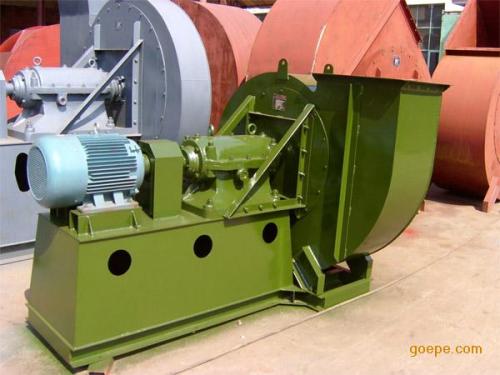

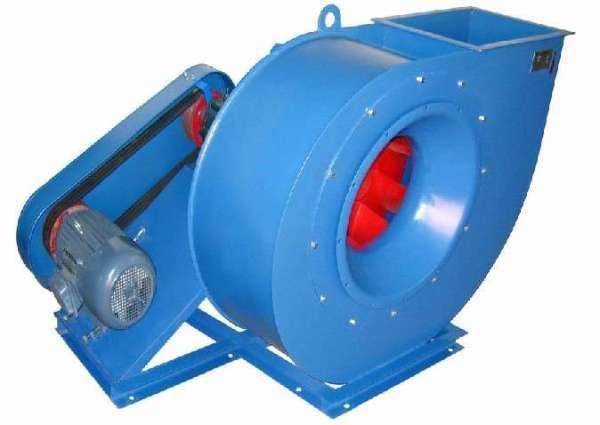

4-72离心风机 |
|
|
|
|
4-72不锈钢风机 |
 |
通风机输送的介质为空气，最高温度不超过80°C。引风机输送的介质为烟气，最高温度不得超过250°C。
在引风机前，必须加装除尘效率不低于85％的除尘装置，降低进入风机的烟气含尘量，以利提高风机使用的寿命。
通风机与引风机均为单吸入进气，有№8、9、10、11、11.2、12.5、14、16共七个机号。每种风机均可制成右旋和左旋转两种型式。从电机一端正视风机，叶轮按顺时针方向旋转的，称为右旋风机，以“右”表示；叶轮按逆时针旋转的称为左旋风机，以“左”表示。
风机的出口位置以机壳的出风口角度表示，“右”“左”风机均可制成0°、45°、90°、135°、180°、225°共六种角度。
风机的传动方式均为D式，电机与风机联接采用弹性联轴器直联传动。
这两种风机主要由叶轮、机壳、进风口、调节门及传动组组成。
叶轮：由12个后倾翼形叶片焊接于弧锥形的轮盖与平板的轮盘中间。引风机叶轮在叶片头部采用了实心体，并在易磨损部增加耐磨材料堆焊，提高了叶片的使用寿命。叶轮均经过静、动平衡试验，保证运转平稳。
机壳：机壳是用普通钢板焊接而成的蜗形体。单吸入风机的机壳做成两种不同形式：№8～12.5的机壳作成整体结构。№14、16机壳的四分之一可拆掉。对于引风机，在蜗形板上方开有除灰门，同时适当加厚，以防烟灰磨损，延长使用寿命。
进风口：为收敛式流线形的整体结构，用螺栓固定在机壳入口侧。
调节门：用来调节风机流量大小的装置。№8~12.5由13片花辨式叶片组成，均轴向安装在进风口前面，由于采用了外部传动的结构，转动灵活方便。调节范围由90°（全闭）到0°（全开）。调节门的扳把位置，从进风口方向看，在右侧。对于右旋风机，扳把由下往上推是由全闭到全开方向。对于左旋风机，扳把由上往下拉是由全闭到全开方向。为使调节门各部位正常工作，必须很好的润滑。对通风机的调节门，采用钙钠基润滑脂润滑。对引风机，因气体温度较高，润滑脂采用硫化钼高温（260°C）润滑脂，高温运转时能保证润滑作用。
传动组：传动方式均为D式。由主轴、轴承箱、联轴器等组成。主轴由优质钢制成。采用滚动轴承水冷整体轴承箱。因此，需加装输水管、耗水量因环境温度的不同而异，一般按0.5~1 m3/ h考虑.轴承箱上装有温度计和油位指示器。滑油采用30号机械油，入油量按油位标志要求。 |
4-72型离心通风机性能参数表 |
机号 |
转速r/min |
全压Pa |
流量m3/h |
功率 KW |
电机型号 |
2.8A |
2900 |
606-994 |
1131-2356 |
1.5 |
Y90S-2 |
3.2A |
2900 |
792-1300 |
1688-3517 |
2.2 |
Y90L-2 |
3.2A |
1450 |
198-324 |
844-1758 |
1.1 |
Y90S-4 |
3.6A |
2900 |
989-1758 |
2664-5268 |
3 |
Y100L-2 |
3.6A |
1450 |
247-393 |
1332-2634 |
1.1 |
Y90S-4 |
4A |
2900 |
1320-2014 |
4012-7419 |
5.5 |
Y132S1-2 |
4A |
1450 |
329-501 |
2006-3709 |
1.1 |
Y90S-4 |
4.5A |
2900 |
1673-2554 |
416-634 |
7.5 |
Y132S2-2 |
4.5A |
1450 |
5712-10562 |
2856-5281 |
1.1 |
Y90S-4 |
5A |
2900 |
2019-3187 |
7728-15455 |
15 |
Y160M2-2 |
5A |
1450 |
502-790 |
3864-7728 |
2.2 |
Y100L1-4 |
6A |
1450 |
724-1139 |
6677-13353 |
4 |
Y112M-4 |
6A |
960 |
317-498 |
4420-8841 |
1.5 |
Y100L-6 |
6D |
1450 |
724-1139 |
6677-13353 |
4 |
Y112M-4 |
6D |
960 |
317-498 |
4420-8841 |
1.5 |
Y100L-6 |
8D |
1450 |
1490-2032 |
15826-29344 |
18.5 |
Y180M-4 |
8D |
960 |
651-887 |
10478-19428 |
5.5 |
Y132M2-6 |
8D |
730 |
376-512 |
7968-14773 |
3 |
Y132M-8 |
10D |
1450 |
2532-3202 |
40441-56605 |
55 |
Y250M-4 |
10D |
960 |
1104-1395 |
26775-37476 |
18.5 |
Y200L1-6 |
10D |
730 |
637-805 |
20360-28497 |
7.5 |
Y160L-8 |
12D |
960 |
1593-2013 |
46267-64759 |
45 |
Y280S-6 |
12D |
730 |
919-1160 |
35182-49244 |
18.5 |
Y225S-8 |
6C |
2240 |
1733-2734 |
10314-20628 |
15 |
Y160L-4 |
6C |
2000 |
1380-2176 |
9205-18418 |
11 |
Y160M-4 |
6C |
1800 |
1116-1760 |
8288-17056 |
7.5 |
Y132M-4 |
6C |
1600 |
881-1389 |
7367-14734 |
5.5 |
Y132S-4 |
6C |
1250 |
537-846 |
5756-11511 |
3 |
Y100L2-4 |
6C |
1120 |
431-679 |
5157-10314 |
2.2 |
Y100L1-4 |
6C |
1000 |
344-541 |
4605-9209 |
2.2 |
Y100L1-4 |
6C |
900 |
278-438 |
4144-8288 |
1.5 |
Y90L-4 |
6C |
800 |
220-346 |
3684-7367 |
1.1 |
Y90S-4 |
8C |
1800 |
3143-3032 |
19646-25240 |
30 |
Y200L1-2 |
8C |
1800 |
2920-2302 |
28105-36427 |
37 |
Y200L2-2 |
8C |
1600 |
2478-2390 |
17463-22435 |
22 |
Y180M-2 |
8C |
1600 |
1816-2303 |
24982-32380 |
30 |
Y200L1-2 |
8C |
1250 |
1106-1507 |
13643-25297 |
11 |
Y160M-4 |
8C |
1120 |
1166-1209 |
12224-15705 |
7.5 |
Y132M-4 |
8C |
1120 |
887-1124 |
17487-22666 |
11 |
Y160M-4 |
8C |
1000 |
929-963 |
10914-14022 |
5.5 |
Y132S-4 |
8C |
1000 |
707-895 |
15614-20237 |
7.5 |
Y132M-4 |
8C |
900 |
752-779 |
9823-12620 |
4 |
Y112M-4 |
8C |
900 |
572-725 |
14052-18213 |
5.5 |
Y132S-4 |
8C |
800 |
452-615 |
8732-16190 |
3 |
Y100L2-4 |
8C |
710 |
468-485 |
7749-9956 |
2.2 |
Y100L1-4 |
8C |
710 |
356-450 |
11085-14368 |
3 |
Y100L2-4 |
8C |
630 |
280-381 |
6876-12749 |
2.2 |
Y100L1-4 |
10C |
1250 |
1877-2373 |
34863-48797 |
37 |
Y225S-4 |
10C |
1120 |
1505-1902 |
31237-43722 |
30 |
Y200L-4 |
10C |
1000 |
1199-1514 |
27890-39038 |
18.5 |
Y180M-4 |
10C |
900 |
970-1225 |
25101-35134 |
15 |
Y160L-4 |
10C |
800 |
766-967 |
22312-31230 |
11 |
Y160M-4 |
10C |
710 |
603-761 |
19082-27717 |
7.5 |
Y132M-4 |
10C |
630 |
475-599 |
17571-24594 |
5.5 |
Y132S-4 |
10C |
560 |
375-473 |
15618-21861 |
4 |
Y112M-4 |
10C |
500 |
299-377 |
13945-19519 |
3 |
Y100L2-4 |
12C |
1120 |
2172-2746 |
53978-75552 |
75 |
Y280S-4 |
12C |
1000 |
1969-2185 |
48195-60397 |
45 |
Y225M-4 |
12C |
1000 |
1729-1859 |
63953-67457 |
55 |
Y250M-4 |
12C |
900 |
1399-1767 |
43375-60712 |
37 |
Y250M-6 |
12C |
800 |
1376-1395 |
38556-41973 |
22 |
Y200L2-6 |
12C |
800 |
1104-1321 |
45391-53966 |
30 |
Y225M-6 |
12C |
710 |
869-1097 |
34218-47895 |
18.5 |
Y200L1-6 |
12C |
630 |
684-883 |
30362-42498 |
15 |
Y180L-6 |
12C |
560 |
673-682 |
26989-29381 |
7.5 |
Y160M-6 |
12C |
560 |
540-646 |
31774-37776 |
11 |
Y160L-6 |
12C |
500 |
430-543 |
24097-33728 |
7.5 |
Y160M-6 |
12C |
450 |
434-440 |
21687-23610 |
4 |
Y132M1-6 |
12C |
450 |
348-417 |
25532-30356 |
5.5 |
Y132M2-6 |
12C |
400 |
275-347 |
19278-26983 |
3 |
Y132S-6 |
|
|
![]()
|
![]() |
![]() |
 |
